接上篇《家具包裝檢測，ISTA3B標準(1)實際運輸環境，再現運輸危害》，以家具運輸包裝件舉例說明，來闡述ISTA 3B測試程序的具體應用，僅供參考。

　　樣品包裝件信息

　　家具樣品包裝件尺寸(l×w×h)為915mm×851mm×813mm，重量為38kg，根據家具樣品尺寸和重量判斷其為標準件。

　　樣品包裝件方向標示

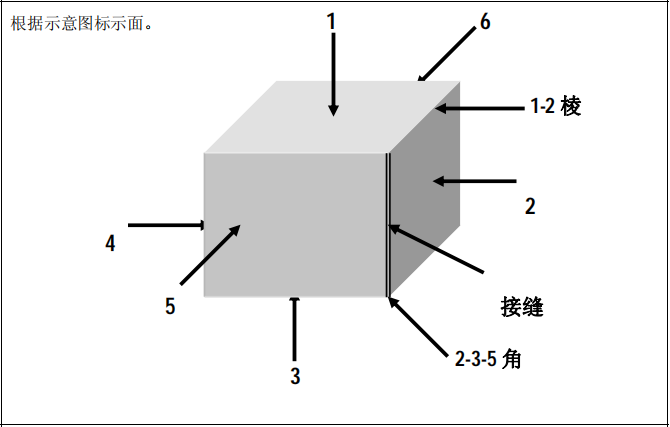

　　放置樣品包裝件使其按照預計的運輸方向擺放。標示方向時旋轉試驗樣品，使最小麵正對標注人員。樣品包裝件方向標示如圖1所示，用編號表示各麵，用兩個麵的編號標示棱，如1-2棱，即1麵和2麵組成的棱;用三個麵的編號標示角，如2-3-5角，即2麵、3麵和5麵組成的角。

　　ISTA 3B測試流程

　　由於樣品重量小於91kg，因此采用的測試流程為：溫濕度預處理試驗--傾斜/傾翻試驗--第一次跌落試驗--隨機振動試驗(帶頂部載荷)--集中衝擊試驗--第二次跌落試驗。

　　1.傾斜/傾翻試驗

　　大型、較重的貨物單元在超出穩定的重心位置時會變得不太穩定，而且容易翻倒的貨物單元有時會造成人員傷害。傾斜/傾翻試驗是傾斜和傾翻兩種試驗的組合。標準型包裝件(包括扁平件和長條件)和帶托盤或滑托盤的包裝件都需要做傾斜/傾翻試驗，而且包裝件潛在的不穩定方向上都需要做傾斜/傾翻試驗。不穩定方向的確定是依據包裝件尺寸、重量以及重心位置來確定的。

　　2.第一次跌落試驗

　　根據包裝件質量確定跌落高度，進行跌落試驗，試驗過程中需要根據試驗樣品的特點，記錄跌落試驗後是否控製樣品跌落後的狀態，是否發生或防止傾倒。根據表1中的試驗參數進行第一次跌落試驗。

　　第一次跌落試驗                                整體理論頂部載荷的計算

次數	跌落高度	跌落部位		整體理論頂部載荷值	H	L	W
1	8in（200mm）	1麵		x=3(3麵向下)	H	L	W
2	8in（200mm）	2麵		x=4(4麵向下)	W	L	H
3	8in（200mm）	6麵
4	8in（200mm）	2-3-5角
5	8in（200mm）	3-4棱
6	11in (280mm）	3麵

　　3.隨機振動試驗(帶頂部載荷)

　　(1)振動方向的確定

　　振動方向數量需要根據包裝件的實際運輸方向來確定，如果沒有明確的運輸方向，則標準型包裝件有3個振動方向，即3麵、4麵和6麵向下。帶托盤或滑木型包裝件隻有1個振動方向，即3麵向下。

　　(2)振動頂部載荷的計算：值得注意的是，應根據包裝件尺寸和振動方向的不同，采用不同的頂部載荷。

　　①通過整體理論頂部載荷表計算理論上的頂部荷載值，如下所示。

　　頂部載荷計算公式：TLx=(108in – H) ×L×W×0.0035lb/in3或TLx=(2.7m– H)×L×W×96kg/m3。

　　其中，TLx：頂部載荷裝置的總重量，30lb(14kg)或2ft3(0.06 m3)及以下的包裝件，用結果除以2;108in或2.7m：零擔拖車的一般高度;L：運輸單元長度;W：運輸單元寬度;H：運輸單元高度;l：樣品長度;w：樣品寬度;h：樣品高度;0.0035lb/in3或96kg/m3：動態載荷係數，平均運輸靜態密度的50%。

　　②確定頂部載荷裝置的數量。

　　如果試驗樣品頂麵兩個棱都是18in(460mm)或以下，用一個完整的頂部載荷裝置，如果其中有一個超出了18in(460mm)，頂部載荷裝置必須分成2個獨立相等的部分，將頂部載荷裝置沿著長邊一分為二。如果兩個麵的頂部載荷均超出了18in(460mm)，那麽，頂部載荷裝置必須分成4個獨立相等的部分。

　　③確定振動試驗使用的頂部載荷裝置重量(或多個裝置的重量)。

　　由於試驗樣品的尺寸為915mm×851mm×813mm，在各個方向振動時的頂部載荷均超出了18in (460mm)，因此，頂部載荷裝置均分成4個獨立相等的部分。

　　將試樣尺寸帶入以上公式並進行整理得到振動試驗參數，如下表所示。

頂部載荷計算公式	總載荷	載荷數量	單組載荷	單組載荷圓整值	實際總載荷	放置方式
(2.7-H)*L*W*96	141.06	4	36.3	35.5	142	3麵向下
(2.7-W)*L*H*96	132.04	4	33.01	33.5	134	4麵向下
(2.7-L)*W*H*96	118.56	4	29.64	30.0	120	6麵向下

　　(3)振動試驗時間的計算

　　在確定振動試驗時間之前，需要先確定預計的運輸距離，然後按照下麵公式進行時間計算，試驗總時間=運輸距離÷8(km/min)，且試驗總時間不得超過240min，最後將試驗總時間平均分配到計劃試驗的方向上。

　　確定振動試驗總時間為240min;然後平均分配到3個軸向上，即3麵振動試驗時間為80min;4麵振動試驗時間為80min;6麵振動試驗時間為80min。

　　所有試驗參數確定以後進行振動試驗，將樣品按照預定的方向放置在振動台上，頂部載荷裝置分為四部分，在塑料周轉箱裏裝入沙袋進行配重作為載荷。並在試樣四周加上護欄，以防配重從樣品上跌下，但不限製其垂直方向上的運動。

　　4.集中衝擊試驗

　　外包裝是非剛性容器的包裝件，需要進行集中衝擊試驗，可以選擇的方法包括：衝擊塊自由跌落衝擊和衝擊塊吊擺衝擊。其中，衝擊塊吊擺衝擊主要針對帶托盤或帶滑片的包裝件的側麵，如果標準件受衝擊麵方向上的高度比較高，一般自由跌落無法完成，也需要用吊擺衝擊的方法。衝擊部位一般是一個麵的幾何中心。將衝擊塊圓頭向下放在包裝件的上方，使衝擊塊從距離包裝件頂麵15in(380mm)的跌落高度處自由落下衝擊包裝件的麵，依次衝擊樣品包裝件的1麵、2麵、3麵、4麵、5麵和6麵。

　　5.第二次跌落試驗

　　根據包裝件質量確定跌落高度，進行跌落試驗，試驗過程中需要根據試驗樣品的特點，記錄跌落試驗後是否控製樣品跌落後的狀態，是否發生或防止傾倒。按照表4參數進行第二次跌落試驗。

次數	跌落高度	跌落部位
1	11in (280mm）	2-3棱
2	11in (280mm）	3-4-6角
3	11in (280mm）	4-5棱
4	11in (280mm）	1-4-6角
5	11in (280mm）	1-6棱
6	20in (510mm）	8麵

　　值得一提的是，對於其他類型的包裝件還需進行其他試驗。例如，質量大於91kg的標準件以及帶托盤或者帶滑托盤的包裝件需進行斜麵/水平衝擊試驗、旋轉棱跌落試驗和旋轉角跌落試驗;帶托盤或者帶滑托盤的包裝件還需進行叉車搬運試驗;長條件和扁平件需進行旋轉麵衝擊試驗，並且扁平件需進行集中棱衝擊，長條件需進行架橋衝擊試驗。

　　ISTA 3B測試程序綜合模擬了零擔貨物運輸過程中可能遇到的各種危害，很好地再現了零擔貨物的實際運輸環境。正確運用ISTA 3B測試程序進行家具包裝件測試，可以準確地評估家具產品的包裝設計，優化產品包裝，對產品進行合理的有效性包裝，避免因包裝不夠而造成產品損壞，也避免因過度包裝而造成浪費，既保證家具產品的運輸安全，又節約包裝成本，為我國家具企業帶來多方麵的利益，如增強產品投放市場的信心、減少產品破損、平衡物流成本等，使客戶達到較高的滿意度。歡迎在線谘詢我們，你們需要，我們一直在!!!
