客戶集合包裝的ISTA 3E測試
1 依照運輸危害因素，製定ISTA 3E測試計劃
|
試驗順序 |
試驗項目 |
測試條件 |
主要考核包裝應對危害的能力 |
|
1 |
溫濕度試驗 |
實驗室溫濕度 |
\ |
|
2 |
斜麵衝擊試驗 |
1.2m/sec. |
運輸過程中造成的衝擊損壞。 |
|
3 |
旋轉棱跌落試驗 |
根據包裝件質量確定跌落高度。 |
存儲和運輸過程中人工處理造成的衝擊損壞 |
|
4 |
試驗機加壓並釋放（堆碼試驗） |
計算試驗力x 1.4 |
來自存儲和車輛堆疊的頂部負載壓力破壞。 |
|
5 |
整體Grms0.54。 |
外包裝或產品表麵可能因運輸產生振動而表麵磨損或是內部損壞，從而導致包裝件難以識別或是產品無法使用。 |
|
|
6 |
旋轉棱跌落試驗 |
根據包裝件質量確定跌落高度 |
存儲和運輸過程中人工處理造成的衝擊損壞 |
2 麵角確認
3 ISTA 3E測試程序
3.1 來樣狀態
3.2 溫濕度預處理試驗
產品在實驗室溫濕度(23℃±5℃，50%RH±10%RH)環境下放置12小時。
3.3 斜麵衝擊試驗
|
試驗順序 |
方向 |
衝擊麵 |
衝擊速度 |
|
1 |
麵 |
任意一個最小垂直麵 麵（5） |
1.2m/sec. |
|
2 |
麵 |
另一個最小垂直麵 麵（6） |
1.2m/sec. |
|
3 |
麵 |
任意一個最大垂直麵 麵（2） |
1.2m/sec. |
|
4 |
麵 |
另一個最大垂直麵 麵（4） |
1.2m/sec. |
|
|
|
麵（5） |
3.4 旋轉棱跌落試驗
使用指示的下落高度完成此測試塊：對於重量不超過230kg的包裝產品，落下高度為230mm，重量超過230kg的包裝產品，高度為150mm。
|
試驗順序 |
操作 |
|
1 |
用寬度和高度為90-100mm的墊木或其他支撐物支撐起3麵一條最短棱（3-5），將相對棱（3-6）提升到規定的下落高度，釋放棱，使其自由跌落在平整、剛性的衝擊台麵上。 |
|
2 |
包裝件的長度不大於或等於寬度的兩倍且重心低於高度的中點，旋轉90°，測試包裝件3麵的長棱。 |
|
|
|
|
棱(3-6) |
測試高度 |
3.5 壓力試驗（堆碼試驗）
|
壓縮負載計算 |
{[Wt x (S – 1) + (Wt / L)(L – 1)] x F – (Wt / L)(L – 1)} x 1.4 x 9.8 |
|
Wt (kg) |
包裝件的總重量 Wt=160kg
|
|
S |
包裝件的堆碼層數 S=2
|
|
L |
組合負載中的總層數 L=3
|
|
F |
補償係數 F=3
|
|
最終載荷 |
計算壓力值：****N |
|
|
|
|
試驗中 |
測試曲線 |

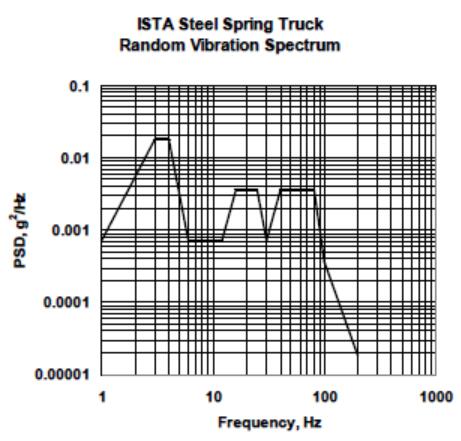

3.6 隨機振動試驗
|
頻率(Hz) |
功率譜密度(g2/Hz) |
|
|
1.0 |
0.00072 |
|
|
3.0 |
0.018 |
|
|
4.0 |
0.018 |
|
|
6.0 |
0.00072 |
|
|
12.0 |
0.00072 |
|
|
16.0 |
0.0036 |
|
|
25.0 |
0.0036 |
|
|
30.0 |
0.00072 |
|
|
40.0 |
0.0036 |
|
|
80.0 |
0.0036 |
|
|
100.0 |
0.00036 |
|
|
200.0 |
0.000018 |
|
|
整體Grms = 0.54 |
||
|
理論峰-峰值行程= 1.777in（45.13mm） |
||
|
測試持續時間= 4小時。 |
||
|
|
|
|

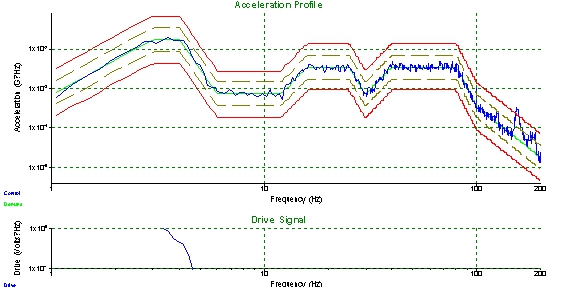

試驗中 |
測試曲線 |
3.7旋轉棱跌落試驗
使用指示的下落高度完成此測試塊：對於重量不超過230kg的包裝產品，落下高度為230mm，重量超過230kg的包裝產品，高度為150mm。
|
試驗順序 |
操作 |
|
1 |
用寬度和高度為90-100mm的墊木或其他支撐物支撐起3麵一條最短棱（3-5），將相對棱（3-6）提升到規定的下落高度，釋放棱，使其自由跌落在平整、剛性的衝擊台麵上。 |
|
2 |
包裝件的長度不大於或等於寬度的兩倍且重心低於高度的中點，旋轉90°，測試包裝件3麵的長棱。 |
|
|
|
|
棱(3-6) |
測試高度 |
4、ISTA 3E測試結果
|
組合包裝 |
組合包裝的外觀正常，無損壞。 |
|
單包裝箱 |
單包裝箱的外觀正常，無損壞。 |
|
內部樣品 |
內部樣品整體完好，底部與箱體接觸麵出現輕微磨損。 |
|
|
|
外箱 |
