客戶紙箱進行的ISTA 2A測試
1、ISTA 2A測試流程
|
序號 |
測試項目 |
測試信息 |
|
1 |
溫濕度預處理測試 |
實驗室溫濕度，6小時。 |
|
2 |
溫濕度處理測試 |
（10℃，12h；30℃，85%RH，12h）為一循環，共72h。 |
|
3 |
壓力測試 |
計算測試壓力，到達測試力值瞬間釋放。 |
|
4 |
固定位移振動測試 |
根據產品確定頻率、測試時間。 |
|
5 |
10次跌落；根據產品的重量來確定跌落高度。
|
|
|
6 |
隨機振動測試 |
功率譜密度：見表1；Grms: 1.15。
|

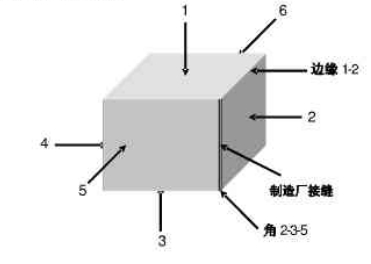

2、麵標識
3、ISTA 2A測試過程
3.1 試驗前樣品狀態
3.2環境預處理測試
產品在實驗室溫濕度(23℃±5℃, 50%RH±10%RH)環境下放置6小時。
3.3 溫濕度處理測試
3.3.1 試驗條件
產品在環境箱中存儲72h。存儲條件：(10℃，12h;30℃，85%RH，12h;)為一循環;共3循環。
3.3.2 試驗圖片
|
|
|
|
試驗中 |
試驗中溫濕度 |
|
|
/ |
|
試驗中溫濕度 |
/ |
3.4壓力測試
3.4.1 試驗條件
|
壓縮負載計算 |
AR =[Wt x (S- 1) x F x 9.8] x 1.4 |
|
AR (N) |
加壓並釋放 AR=2881.2N
|
|
Wt (kg) |
包裝件的總重量 Wt=10.5kg
|
|
S |
包裝件的堆碼層數 S=2.3m/H=6
90英寸（2.3米）代表陸運或海運集裝箱中比較常見的堆碼高度，但在給定情況下堆疊可能更高或更低。 最好的方法是根據實際的情況確定S值。 |
|
H (m) |
包裝件的高度 H=0.405m
|
|
F |
補償係數 F=4 範圍一般在3~6，如果包裝件在流通過程有倉儲堆碼，ISTA建議最小選擇5; 否則建議最小選擇4。
|
|
1.4 |
時間補償係數 |

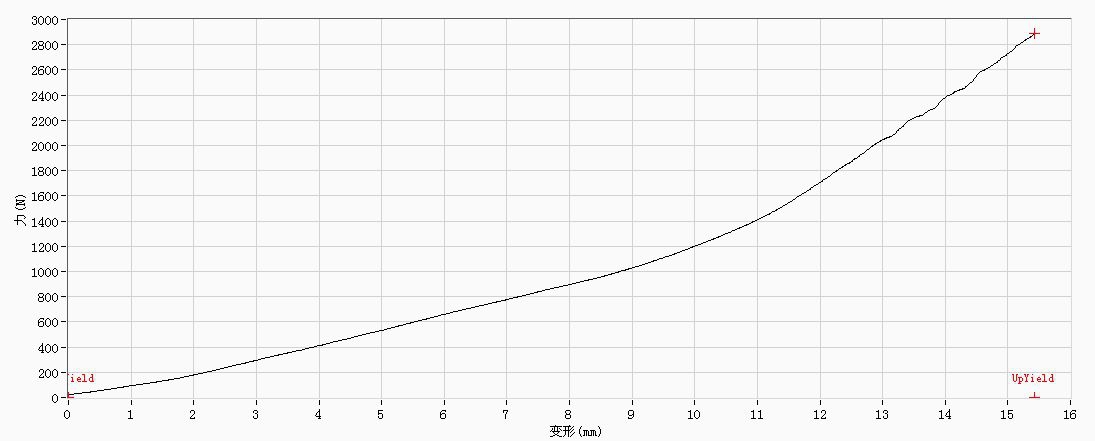

3.4.2 試驗圖片
|
|
|
|
試驗中 |
測試譜圖 |
3.5固定位移振動測試
3.5.1 試驗條件
|
測試頻率 |
CPM 240 |
|
測試總時間 |
60分鍾 |
|
測試麵3 |
CPM 240，持續30分鍾 |
|
水平旋轉90° |
CPM 240，持續30分鍾 |
3.5.2 試驗圖片
|
|
|
麵3 |
控製麵板 |
3.6自由跌落測試
3.6.1 試驗條件
|
跌落順序 |
跌落測試麵 |
跌落高度 |
|
1 |
角（2-3-5） |
810mm |
|
2 |
棱（2-5） |
|
|
3 |
棱（3-5） |
|
|
4 |
棱（2-3） |
|
|
5 |
麵（5） |
|
|
6 |
麵（6） |
|
|
7 |
麵（2） |
|
|
8 |
麵（4） |
|
|
9 |
麵（1） |
|
|
10 |
麵（3） |
3.6.2 試驗圖片
|
|
|
角（2-3-5） |
3.7 隨機振動測試
3.7.1 試驗條件
表 1 : 功率譜密度
|
頻率(Hz) |
PSD （g2/Hz） |
|
1.0 |
0.0001 |
|
4.0 |
0.01 |
|
100.0 |
0.01 |
|
200.0 |
0.001 |
|
測試麵（3） |
持續30分鍾 |
|
測試麵（1） |
持續10分鍾 |
|
測試麵（2） |
持續10分鍾 |
|
測試麵（5） |
持續10分鍾 |
|
功率譜密度 |
Grms: 1.15 |

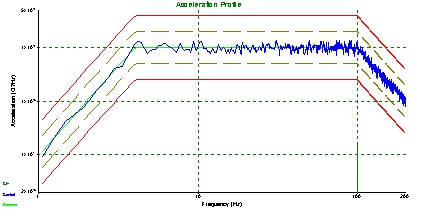

3.7.2 試驗圖片
|
|
|
麵（3） |
測試曲線 |
4、ISTA 2A測試結果
|
樣品外箱 |
樣品外箱跌落角2-3-5處有輕微變形，未出現損壞。 |
|
內包裝盒 |
跌落角2-3-5處的一個內包裝盒有輕微變形，未出現損壞。 |
|
單包裝 |
單包裝外觀正常，未出現開裂和破損等異常。 |
|
內部樣品 |
內部樣品的外觀正常，無可視損壞等異常。 |
4.1 試驗後樣品狀態
