瓦楞紙箱有別於（yú）紙袋是在於它用作剛性客器（qì）。使用時，要維持一定的形狀。瓦（wǎ）楞紙箱失效的主要原因就是壓潰，失去剛性。研究表明體現紙箱剛性的一個重要指標是紙箱頂（dǐng）麵到底麵的抗壓強度，而紙箱的抗壓（yā）強度又直接與瓦楞的（de）邊壓強度有關。

　　瓦楞紙箱的邊壓強度是反映瓦楞.紙箱物理性能的一個重要指（zhǐ）標，它與粘合劑、麵紙、裏紙、瓦楞紙的質量及瓦楞成型有關。邊壓強度高的（de）瓦楞紙箱抗壓強度也高;邊壓強度低的瓦楞紙箱抗壓強度也（yě）低。所謂邊壓強度是指（zhǐ）一定寬度的試樣，單位長度所能（néng）承受的壓力。承受垂直於瓦楞方向壓力的能力叫水平（píng）邊壓強度(測時瓦楞:呈水平狀況)，承受（shòu）平（píng）行於瓦楞方向壓力（lì）的能力叫（jiào）垂直邊壓強度(測時瓦楞呈（chéng）垂（chuí）直狀態)。國家標準GB6546和國際標準ISO3037所指邊壓（yā）強（qiáng）度是指垂直（zhí）邊壓強度。通常所謂邊壓強度皆指垂直（zhí）邊壓強度。它是測（cè）定瓦楞紙板物理強度（dù）大小的重要標誌之一（yī）。邊壓（yā）強度主要體現瓦楞紙箱在（zài）堆碼過程中的耐壓（yā）能力。這一指標（biāo）可用來（lái）比較相同條件下生產的但不是同（tóng）一批產品的質量;也可（kě）以（yǐ）用來比較不同材（cái）料生產的瓦楞紙板的邊（biān）壓（yā）強度。邊壓強度的大小取決於（yú）楞（léng）形的完善、粘結（jié）牢度、原紙的質量。

　　邊壓強度的（de）大（dà）小與試樣裁切有關

　　1.取樣裁切（qiē）時對瓦楞紙板表麵產生壓力，取樣處棱峰受擠壓，裏紙、麵（miàn）紙邊緣有裂跡，從而影響了原有棱型的邊壓強度。

　　2.取樣裁切寬度（dù）為25mm t 0.5mm的矩形時其兩（liǎng）頭大小不（bú）一，即邊緣不平行，使其兩頭受力不勻，當向其施加壓力（lì）時，由於應力集中，使試樣很快壓潰，大大（dà）地降低（dī）了邊（biān）壓強度。

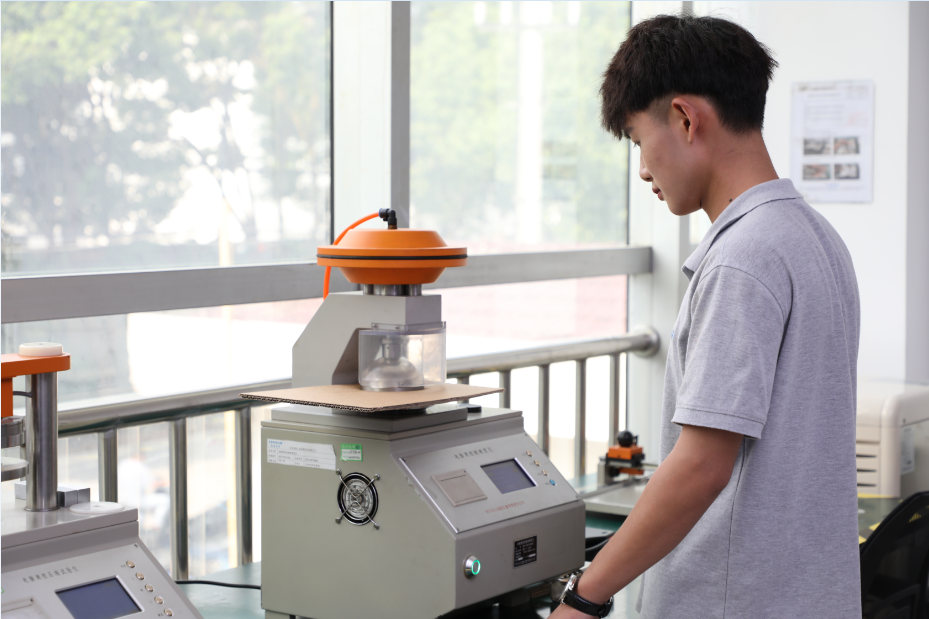

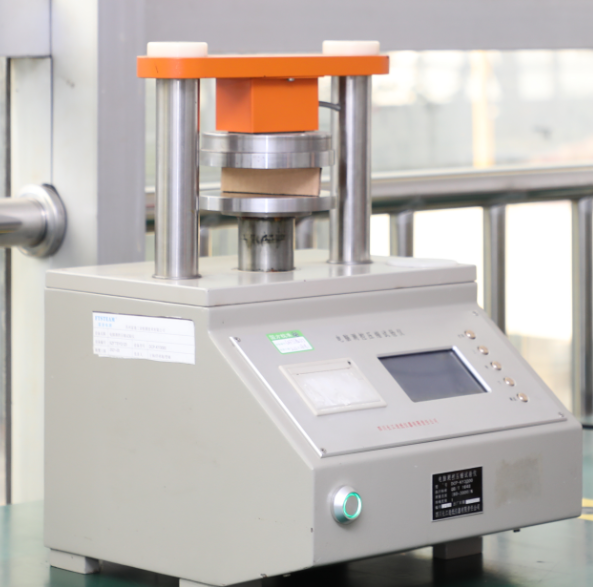

　　3.取（qǔ）樣裁切寬度為25mm土0.5mm時誤（wù）差較大，超過標準規定（dìng）的土0.5mm的（de）範（fàn）圍，特別（bié）是裁切兩端截麵有傾斜,與裏紙、麵紙不（bú）垂直時，較大地影響了邊壓強度。試樣不能有機（jī）械壓痕（hén）、印刷痕跡（jì）和損壞（huài），測（cè）試前將試樣放在20C土2C，RH50% 士5%的環（huán）境下處理24h,並在此環境（jìng）下進行測試。將試樣t於下（xià）壓板的正中間，使試樣的短邊（biān）垂直於兩壓板。為避免測（cè）試過程中試樣（yàng）傾斜，壓板可以用很（hěn）細的剛玉砂紙包上，在包裹時應注意保持（chí）其表麵的平整度和平行度。也可以在（zài）測（cè）試前用兩個截（jié）麵為20mm x 20mm x100mm的長（zhǎng）方形打磨平滑（huá）的金屬塊（kuài）作導塊支（zhī）持試樣,並使（shǐ）試樣垂直於壓（yā）板，將試樣保持（chí）原垂直狀態，開動測定器使壓（yā）板與試（shì）樣接觸並施加壓力，當（dāng）加壓至50N時，移開導塊，至試樣壓壞後讀（dú）取試樣可以承受的最大壓力。精確至1N.按上述步橐測試剩餘的（de）試樣，將所測數（shù）據求出（chū）算術平均值（zhí），則可按下式計算出邊壓強度:

　　R= (F x 103) L，

　　其中: R為邊壓強度（dù），單位為N/m;

　　F為試樣能承受的最大（dà）壓（yā）力，單位N;

　　L為試樣長（zhǎng）邊尺寸，單位mm。當試樣為標準長度（dù）

　　L=100mm,則R= 10F.

　　試驗報告包括以下內容

　　國家標準的編號;樣品種類、規格;試驗所用的標準;試驗場所的大氣條件;所用（yòng）試驗儀（yí）的型（xíng）號和（hé）加壓速度;試驗結果的算術平均值;其他有助於說（shuō）明試驗結果（guǒ）的（de）資料。

http://www.ykyyqh.com/Product/7953083035.html

http://www.ykyyqh.com/Product/59710488.html

http://www.ykyyqh.com/Product/7461351834.html

　　公司：蘇州羞羞视频app檢測(華東（dōng）檢測中心)

　　網址：http://ww.ykyyqh.com

　　地址：蘇州（zhōu）吳中橫涇街（jiē）道堯南路5號

　　電話：18018198853

　　轉載請注明出處:羞羞视频app檢測：ww.ykyyqh.com
