試樣的采取和（hé）製備

　　試樣的采取按GB/T450進（jìn）行，所需試樣應能保證得到20個有效（xiào）數據。

　　試樣（yàng）應按GB/T10739進行溫濕處理。

　　瓦楞紙箱按（àn）GB/T6545瓦楞紙板耐破（pò）度測試方法

       耐破度：由液壓係（xì）統施加壓力，當（dāng）彈性膠膜頂破試樣圓形麵（miàn）積時（shí）的大壓力。

　　注：破損壓力的顯示值包（bāo）括在測試時膠膜（mó）延伸（shēn）所需要的壓力。

　　耐破指數：紙板耐破度除以其定量。

　　測試原理

　　將試樣放置於圓形膠膜的上方，被夾盤緊密地夾住，並避免膠膜（mó）凸起。以（yǐ）恒速泵入液體，凸（tū）起膠膜，直（zhí）至試樣破裂，施加的大壓力值即為試樣的耐破度。

　　試（shì）驗步驟

　　應在GB/T10739規定的標準大氣條件下進行測定。

　　如果需要，應按GB/T451.2測定試樣的定量。

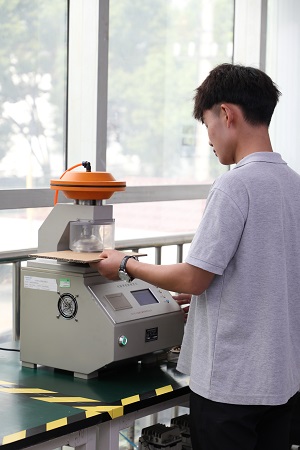

　　應按（àn）照使用說明書（shū）或本（běn）標準的規定準備儀器PY-H601AT紙板耐破度（dù）測試儀(紙箱（xiāng）破裂機，耐破強度（dù）儀)，電氣儀（yí）器需要進行預熱。

　　如果可以（yǐ）選擇壓力（lì）量（liàng）程，應（yīng）選取適宜（yí）的測量範圍。如果需要進行預試驗，應選擇（zé）大的壓力範圍。

　　調整壓持係統，使低的夾（jiá）持壓力在700kPa-1200kPa範圍內，並防止試樣滑動。

　　升起夾盤，放入（rù）試樣，將試（shì）樣覆蓋於（yú）整個夾盤麵上，然後給試樣施加足夠的夾持壓力。

　　如果需要，根據使用說明（míng）將液壓（yā）指示器調（diào）零，施加液（yè）壓（yā）直至試樣破裂。退回（huí）活塞，直至膠膜（mó）低於夾盤平麵。讀取顯示的耐破壓力，至千帕。鬆開夾（jiá）盤，準備下一次測定。當試樣（yàng）有明顯滑動時(試樣滑出夾盤或在被夾持麵積內起了皺褶)，應將該數據舍（shě）棄（qì）。如有（yǒu）疑問時，用一較大的試樣往往能確定是否產生滑動。如果試樣（yàng）破（pò）裂形式(如在測量區域周邊斷裂)表明由於夾持壓力過高（gāo）或在夾持時夾（jiá）盤轉動而使試樣損傷（shāng），則次耐破數據（jù）也應舍棄。

       如果不要求報告紙板正反兩麵的測定結（jié）果時，則應測20個有效數據（jù）;如果需要報告紙（zhǐ）板正反兩麵的測定結果（guǒ）時，則每麵應至少測得10個有效數據。

　　注1：與膠膜接觸的麵為測試麵（miàn）。

　　注2：主要誤差來源如下：

　　——液壓測量係統校準不準確;

　　——不（bú）正確（què）的升壓速度(速度過快導致耐（nài）破度增加);

　　——膠膜（mó）缺陷，膠膜相對於夾盤平麵安裝過高（gāo）或（huò）過低（dī）;

　　——膠膜變硬或沒有彈性，引起耐破度明顯增加;

　　——試樣夾持（chí）力不適當或不均勻(一般引起耐破度明（míng）顯增加);

　　——係統中有空氣(一般引起耐破度（dù）明顯降低)。

　　感謝閱讀《GB/T6545瓦楞紙板耐破度測試方法》

http://www.ykyyqh.com/Product/7953083035.html，抗壓測（cè）試（shì）標準

http://www.ykyyqh.com/Product/7461351834.html，ETC計算方法

http://www.ykyyqh.com/html/3794823931.html，瓦楞紙箱強度和什麽有關

　　公司：蘇州羞羞视频app檢測(華東檢測（cè）中心)

　　網址：http://ww.ykyyqh.com

　　地址：蘇州吳中橫涇街道（dào）堯南路5號

　　電話：18018198853

　　轉載請注明出（chū）處:羞羞视频app檢測（cè）：ww.ykyyqh.com
